A Revolução Invisível: A Evolução dos Transistores e o Impacto na Era Digital

Do transistor de ponto de contato de 1947 ao FinFET e GAAFET de 3 nm: como o bloco fundamental da eletrônica evoluiu de centímetros a nanômetros e sustenta smartphones, IA e supercomputadores.

Se fôssemos apontar uma única invenção como a espinha dorsal do mundo moderno, ela certamente seria o transistor. Presente em praticamente todos os dispositivos eletrônicos que utilizamos hoje, do smartphone no bolso ao supercomputador que prevê o clima, o transistor é o bloco de construção fundamental da nossa sociedade digital.

Mas o que são esses componentes, como eles se caracterizam e de que forma evoluíram ao longo das últimas décadas? Neste artigo, percorremos essa jornada, da válvula termiônica ao FinFET e ao GAAFET, com datas e especificações validadas em fontes primárias.

O que é um transistor?

Em termos simples, o transistor é um dispositivo semicondutor usado para amplificar ou alternar sinais elétricos. Ele atua como um interruptor eletrônico de alta velocidade, capaz de abrir ou fechar um circuito sem partes móveis, a base física dos bits 0 e 1 que movem software, jogos e inteligência artificial.

Os três terminais

A maioria dos transistores possui três terminais. A nomenclatura varia conforme a arquitetura:

  • ▸Em transistores de efeito de campo (FET/MOSFET/FinFET): Fonte (Source), Dreno (Drain) e Porta (Gate).
  • ▸Em transistores bipolares (BJT): Emissor (Emitter), Base e Coletor (Collector).
  • ▸O terminal de controle (Porta ou Base) regula o fluxo de corrente entre os outros dois. Uma tensão pequena na porta pode permitir ou bloquear uma corrente muito maior no canal.

1947 vs. hoje: dois mundos na mesma escala

A imagem abaixo resume, lado a lado, o salto de escala e de arquitetura entre o primeiro transistor funcional e um FinFET de última geração. Os dados foram conferidos com registros históricos e documentação da indústria de semicondutores.

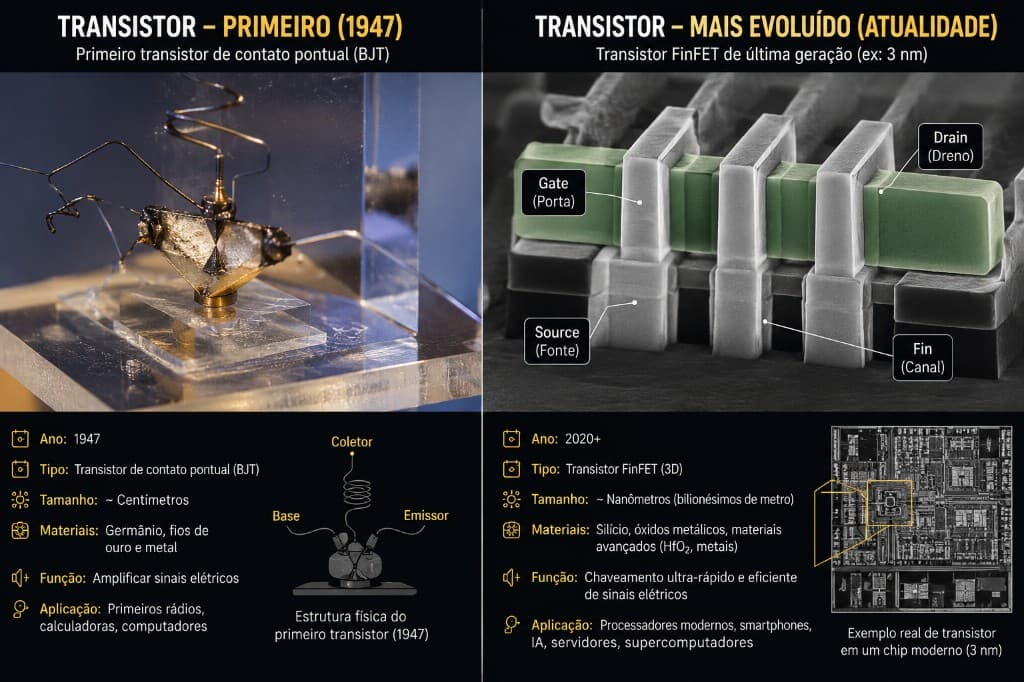

Comparação entre o primeiro transistor de ponto de contato (1947), em escala de centímetros com germânio e fios de ouro, e um transistor FinFET tridimensional moderno em escala nanométrica com porta, fonte, dreno e canal em forma de barbatana.
Esquerda: transistor de ponto de contato (BJT), Bell Labs, 1947, germânio, fios de ouro, escala de centímetros. Direita: FinFET tridimensional (ex.: nó de 3 nm), silício, óxidos metálicos e HfO₂, escala de nanômetros.
AspectoPrimeiro transistor (1947)Transistor moderno (2020+)
TipoBJT de ponto de contatoFinFET / GAAFET tridimensional
EscalaCentímetrosNanômetros (nó de processo de 3 nm)
MaterialGermânio, fios de ouroSilício, HfO₂ (dielétrico high-k), metais
TerminaisEmissor, Base, ColetorFonte, Dreno, Porta (Gate)
FunçãoAmplificar sinais elétricosChaveamento ultrarrápido e eficiente
AplicaçõesRádios e computadores iniciaisSmartphones, IA, servidores, supercomputadores

Linha do tempo da evolução

1. Era pré-transistor: válvulas termiônicas (até a década de 1940)

Antes do transistor, computadores como o ENIAC dependiam de válvulas a vácuo. Eram dispositivos grandes, que consumiam muita energia, geravam calor excessivo e queimavam com frequência. Um computador ocupava salas inteiras e exigia manutenção constante.

2. Nascimento do transistor de ponto de contato (1947)

A revolução começou nos Laboratórios Bell. Em 16 de dezembro de 1947, John Bardeen e Walter Brattain obtiveram a primeira amplificação bem-sucedida com um dispositivo de ponto de contato em germânio; em 23 de dezembro, demonstraram o protótipo à liderança do laboratório. William Shockley liderava o grupo de pesquisa. A invenção rendeu o Prêmio Nobel de Física de 1956 aos três.

3. BJT de junção e a migração para o silício (anos 1950)

Em 1948, Shockley desenvolveu o transistor de junção bipolar (BJT), mais robusto e adequado à fabricação em massa que o modelo de ponto de contato. O germânio foi progressivamente substituído pelo silício, mais abundante e tolerante a altas temperaturas, abrindo caminho para rádios portáteis e os primeiros computadores comerciais menores.

4. MOSFET e o circuito integrado (anos 1960)

Em 1959, Mohamed Atalla e Dawon Kahng, também nos Bell Labs, fabricaram o primeiro MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) funcional. O MOSFET tornou-se o transistor mais fabricado da história: baixo consumo em repouso e facilidade de integração em pastilhas de silício.

Com isso nasceu o circuito integrado. Em 1965, Gordon Moore, cofundador da Intel, observou que o número de transistores em um chip dobrava aproximadamente a cada ano; anos depois, revisou a previsão para a cada dois anos. Essa tendência ficou conhecida como Lei de Moore e orientou a indústria por décadas.

5. Miniaturização extrema e transistores 3D (2011, presente)

Conforme os chips se aproximaram da escala nanométrica, transistores planos passaram a sofrer com vazamento de corrente. A indústria adotou arquiteturas tridimensionais:

  • ▸FinFET (Fin Field-Effect Transistor): a Intel introduziu comercialmente a estrutura Tri-Gate em 22 nm com o processador Ivy Bridge, produção em volume a partir de 2011 e lançamento ao mercado em 2012. O canal vertical em forma de “barbatana” permite que a porta controle o fluxo por três faces, reduzindo vazamentos.
  • ▸GAAFET / Nanosheets: em nós de 3 nm e abaixo, fabricantes como Samsung passaram a envolver o canal com a porta em todos os lados (Gate-All-Around). A Samsung iniciou produção em volume de chips 3 nm com GAAFET em 2022; a TSMC adotou nanosheets no nó N2.

O cenário atual e o futuro

Hoje, um processador topo de linha em smartphone pode abrigar dezenas de bilhões de transistores, o Apple A17 Pro, por exemplo, contém cerca de 19 bilhões. Cada um opera na escala de nanômetros; o nome do nó de processo (como “3 nm”) é uma convenção da indústria, não uma medida literal de comprimento atômico.

À medida que a miniaturização do silício se aproxima dos limites atômicos, onde efeitos quânticos indesejados interferem na passagem da corrente, a pesquisa explora novos caminhos:

  • ▸Novos materiais: grafeno, dissulfeto de molibdênio (MoS₂) e outros semicondutores bidimensionais.
  • ▸Computação fotônica: transmissão de dados com fótons em vez de elétrons.
  • ▸Computação quântica: qubits e lógica baseada em mecânica quântica, complementar, não substituta direta, à lógica clássica dos transistores.

Conclusão

O transistor transformou a sociedade ao tornar o poder computacional abundante, barato e acessível. Sua evolução, de um protótipo de laboratório na escala de centímetros a estruturas tridimensionais invisíveis a olho nu, é o motor invisível da tecnologia contemporânea.
